試験治具の板材の選択にはどのような問題に注意する必要がありますか

ソース：

作者です

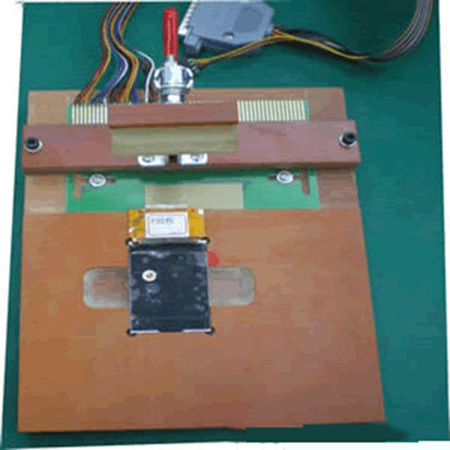

　　試験治具板材の選択及びドリル穴の精度は試験治具全体の精度に重要な役割を果たす。試験治具に用いられる板材には、一般にアクリル（有機ガラス）、エポキシ樹脂板などがある。

　　試験治具の一般的なプローブ孔径が1.00ミリメートルを超える治具は、試験治具板材が有機ガラスが多く、有機ガラスが安価であると同時に、有機ガラスが比較的軟らかいドリル孔の際に膨縮プローブスリーブと孔の結合が緊密であり、有機ガラスが透明な試験治具であるため問題が発生して検査が非常に容易である。しかし、一般的な有機ガラスは掘削時に溶解と切断ビットが発生しやすく、特に掘削孔径が0.8 mm未満の場合は問題が大きく、一般的に掘削孔径が1 mm未満の場合はエポキシ樹脂板材が採用され、エポキシ樹脂板材の掘削孔は切断ビットの靭性と剛性が良いが価格が高く、エポキシ樹脂板は膨張していないので、掘削孔径が正確でないとプローブスリーブと孔の間にガタが発生する可能性がある。エポキシ樹脂板が不透明であれば、試験治具に問題があれば検査が困難であり、また有機ガラスの温度差変形はエポキシ樹脂板よりやや大きく、もし試験の密度が非常に高い場合はエポキシ樹脂板を採用する必要がある。

　　試験治具板材には改良された有機ガラスの利点があり、変形が小さく、耐高温5 mmの厚さ0.6 mmのドリルは一度にドリルを通すことができ、価格は普通の有機ガラスよりやや高いがエポキシ樹脂板材より低いのは非常に良い選択である。
